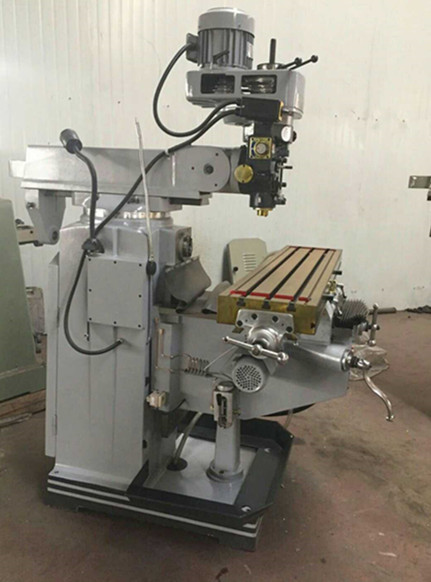

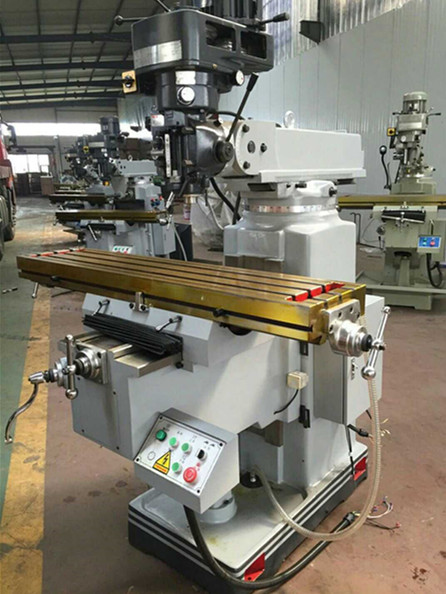

6号炮塔铣床
炮塔铣床亦可称为摇臂铣床,摇臂铣,万能铣。科永达炮塔铣床结构紧凑,体积小,灵活性高,铣头能左右回转90度,前后回转45度,摇臂不仅能前后伸缩,并可在水平面内作360度回转,大大提高了机床的有效工作范围。
炮塔铣床组成

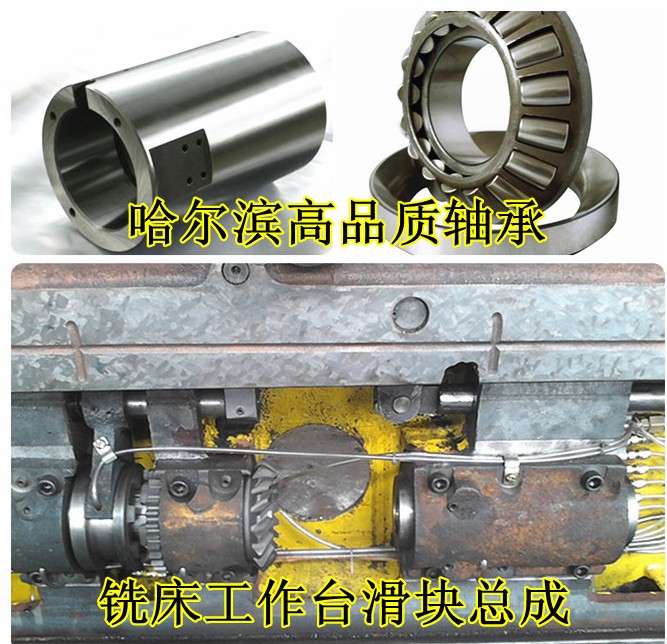

万能摇臂铣床机身采用铸铁,经人工时效处理后精度高,寿命长。升降台均采用矩形导轨,接触面多,刚性足。经高频处理和精磨削,滑道贴塑后,运动精度和寿命俱佳。万能摇臂铣床 主轴采用铬钼合金制作,配以精密级角接触轴承,经调质处理及精磨削,切削力强,精度高。
炮塔铣床用途
炮塔铣床是一种轻型通用金属切削机床,具有立、卧铣两种功能,可铣削中、小零件的平面、斜面、沟槽和花键等。广泛应用于机械加工、模具、仪器、仪表等行业。
炮塔铣床结构特点
1、底座、机身、工作台、中滑座、升降滑座等主要构件均采用高强度材料铸造而成, 并经人工时效处理,保证机床长期使用的稳定性。
2、铣头配置炮塔铣床头,且主轴装有手动和微动两种进给方式,加工方便、准确; 铣床头可在垂直平面内调整±45°,水平面内回转 360°,拓展机床加工范围。

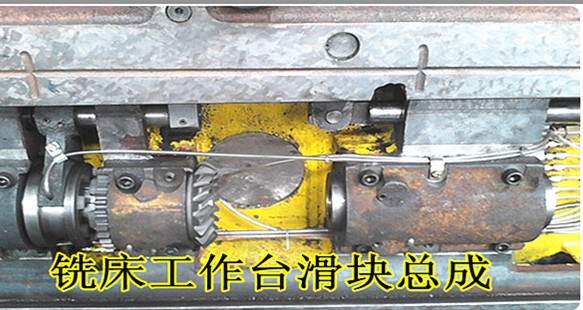

3、工作台纵、横向有手动进给、机动进给和机动快进三种,机动进给可获得8种不同的进给速度, 能满足不同的加工要求;快速进给可使工件迅速到达加工位置,缩短非加工时间。
4、升降台Z向升降可通过手动和机动两种方式来实现,且手动和机动是互锁的,消除了不安全因素。

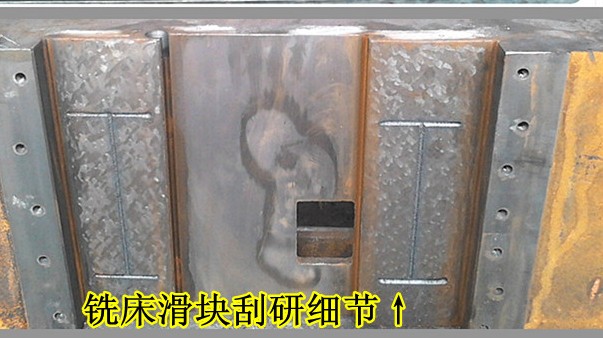

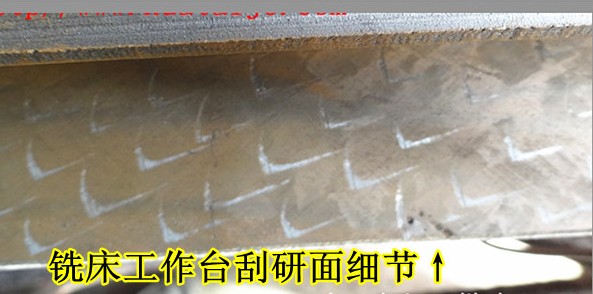

5、工作台X向行程可达800mm,且X、Y、Z三方向导轨副经超音频淬火、精密磨削及刮研处理, 提高精度,延长机床的使用寿命。
6、手动润滑装置可对纵、横、垂向的丝杠及导轨进行强制润滑,减小机床的磨损,保证机床的高效运转; 同时,冷却系统通过调整喷嘴改变冷却液流量的大小,满足不同的加工需求。
7、机床操作系统通过支臂悬挂在机床的右上方,符合人体工程学原理,操作方便; 操作面板均使用形象化符号设计,简单直观。
8、宝成炮塔铣床主轴可选用R8.NT30\NT40,
9、配改进型电气箱和控制器,带有110V,220V输出插座。
主轴转速
|
66-4540(16速)
|
主轴锥度
|
NT40
|
工作台面
|
305×1370 mm
|
T型槽(3)
|
左右行程X向750mm
前后行程Y向420 mm
|
主轴中心至机身距离
|
155 mm最小,600 mm最大
|
主轴端至工作台距离
|
0-500mm
|
主轴功率
|
5HP
|
头部倾斜
|
左右90°
|
上下行程
|
Z向400mm
|
最大工件重量
|
500Kg
|
机床重量
|
1600Kg
|
售后服务:
非常感谢您在众多的卖家中选购我们的产品。为了保护您的合法权益,免除您的后顾之忧,我们将根据有关规定,向您作出下列保修服务承诺:
☆ 当产品在交付时出现品牌,机型不符合定货要求,或产品因自身质量有问题,未超过30天时,要根据客户的要求,对故障机实行换机方式处理(换机只能选择同品牌型号机型)。
☆ 两年内免费维修(人为因素除外)。
☆ 因元器件老化等产品质量问题的,本厂可提供有尝维修服务,维修材料成本及人工费用将根据实际价格向客户收取。
注:请按照使用说明操作.再优质的产品也需要您的精心维护。
