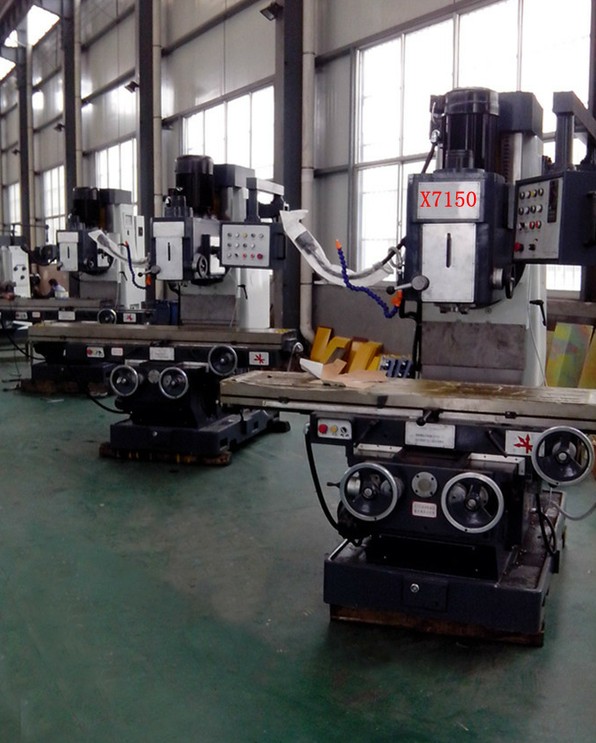

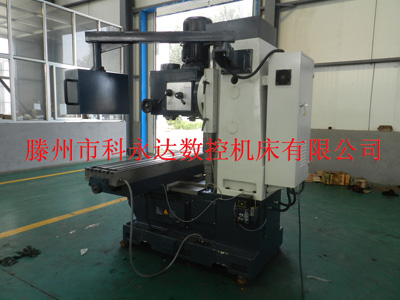

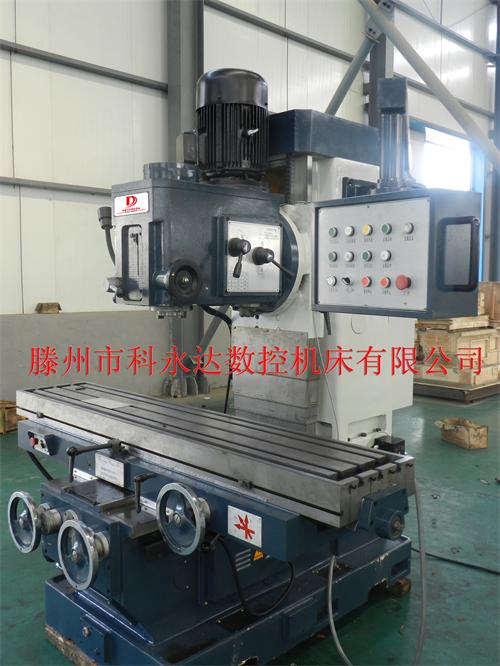

7150床身铣床

X7150床身铣床是我公司根据普通铣床受行程限制,稳定性不好,动力不足等问题而自行设计研发的超大行程(1400*500),超大动力(主电机11kw),自重大(净重4900KG),载重大(一体加强铸铁床身),稳定性好(高频淬火矩形导轨)的床身式铣床!

床身铣床规格

X7150

X7150A

工作台尺寸(长×宽)(mm)

1700×400

2000×400

工作台最大行程(纵向/横向)(mm)

1050/500

1400/500

工作台“T”型槽(槽数/宽距/间距)mm

3/18/100

3/18/100

主轴孔锥度

ISO 50

ISO 50

主轴端面至工作台面距离(mm)

100-630

100-630

主轴中心至立柱导轨面距离(mm)

580

580

主轴转速范围(r.p.m)

20-1600

66-960

主轴箱回转角度

±30°

±30°

套筒行程(mm)

105

105

工作台机动进给范围(18级)(mm/min)

纵、横向:23.5-1180

垂直方向:11.75-590

纵、横向:23.5-1180

垂直方向:11.75-590

工作台快速移动速度(mm/min)

纵、横向:2300

垂直方向:1150

纵、横向:2300

垂直方向:1150

主电机功率(Kw)

7.5

11

机动进给电机功率(w)

1500

1500

冷却泵电机功率(w)

90

90

外形尺寸(长×宽×高)

2390×1860×2220

2800×1860×2220

净重(Kg)

4690

4900

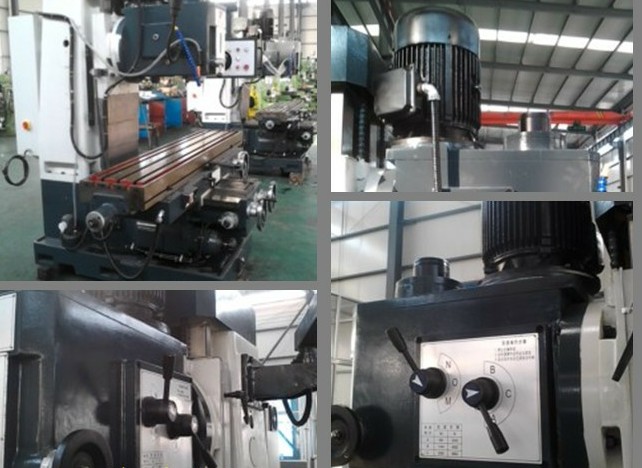

主要结构特点:
1、底座、机身、工作台、中滑座等主要构件均采用高强度材料铸造而成,并

经人工时效处理,保证机床长期使用的稳定性。

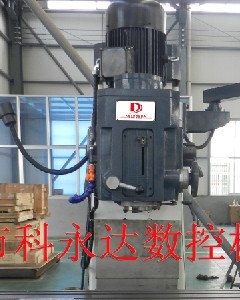

2、整体结构为床身式结构,铣头为大功率机械调速高精度铣头,铣头可在左、右20°范围内工作;主轴套筒的进给具有自动、手动、手动微调等功能;主轴刚性大,调速方便、灵活。
3、主轴箱可手动、机动上下升降完成机动进给和快速移动,操作方便、快捷。
4、床身上纵、横向有手动进给、机动进给和机动快进三种,不同的进给速度,能满足不同的加工要求;快速进给可使工件迅速到达加工位置,缩短非加工时间。
5、工作台X向行程可达1400mm,拓展了机床加工范围, Y、Z向导轨为宽矩形导轨,且X、Y、Z三方向导轨副经超音频淬火、精密磨削及刮研处理,配合强制润滑,减小低速爬行,提高精度,延长机床的使用寿命。
6、润滑装置可对纵、横、垂向的丝杠及导轨进行强制润滑,减小机床的磨损,保证机床的高效运转;同时,冷却系统通过调整喷嘴改变冷却液流量的大小,满足不同的加工需求。
7、机床操作系统通过支臂悬挂在机床的右上方,符合人体工程学原理,操作方便;操作面板均使用形象化符号设计,简单直观

 由于机床为超大,超重物品,快递和物流公司一般不接,所以要用配货站配车,配车一般是专线车辆,长期两地往返,对两地都比较了解,能送货到门,方便装车和客户卸车,一站直达保证货物安全,但是这种方法时效性不佳,路上快,但是配货慢,一辆大车要配满货才会走,所以有一个等待的配货时间,根据城市的不同一般热门城市可天天走货,冷门城市可能就要3-5天,综合考虑,安全,方便,时效,配车是机床运输的常用选择,所以客户可以放心购买。
