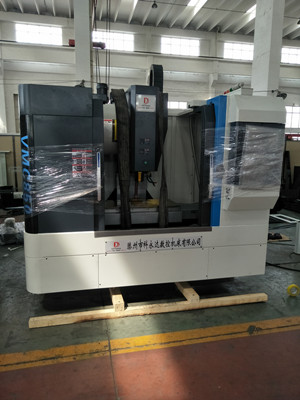

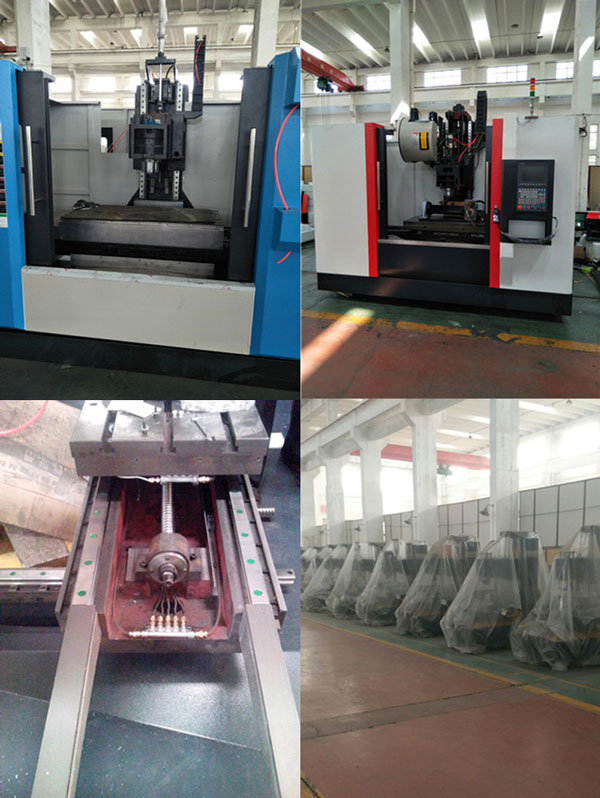

VMC850(MLV850)立式加工中心

一、产品简介与用途

该产品为X、Y、Z三轴伺服直联控制半闭环立式加工中心,三轴均为钢球滚动直线导轨,导轨负载大、跨距宽、精度高,结构及外形尺寸紧凑合理,主轴为伺服电机通过同步带驱动。能够实现对各种盘类、板类、壳体、凸轮、模具等复杂零件一次装夹,可完成钻、铣、镗、扩、铰、刚性攻丝等多种工序加工,适合于多品种、中小批量产品的生产,能满足对复杂、高精度零件的加工。可配第四旋转轴,以满足特殊零件的加工要求。

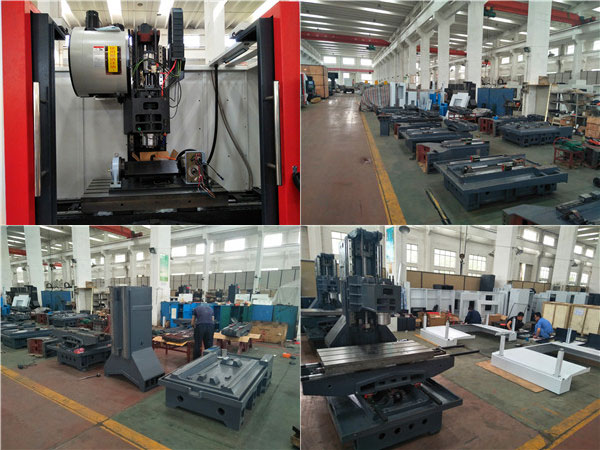

二、主要结构特点

1、底座、滑座、工作台、立柱、主轴箱等主要基础件采用高强度铸铁;底座为箱体式结构,紧凑而合理的对称式筋结构保证了基础件的高刚性和抗弯减震性能;A型桥跨式立柱及内部网格状筋,有力保证了Z轴强力切削时的刚性及精度;基础件采用树脂砂造型并经过时效处理,为机床长期使用性能的稳定性提供了保障。

2、X、Y、Z向导轨均为重载45#/55#直线滚动导轨,具有速度快、高刚性、低摩擦、低噪音、低温升变化等特性,配合自动强制润滑,提高机床精度寿命;

3、Z向加配重块平衡,保证主轴箱运动顺畅、稳定;Z向驱动电机具有失电制动装置;

4、X、Y、Z三个方向进给采用高精度高强度的内循环双螺母预压大导程滚珠丝杠,进给速度高;驱动电机通过弹性联轴器与丝杠直联,进给伺服电机直接将动力传递给高精度滚珠丝杠,无背隙,保证机床的定位精度和同步;

5、采用台湾高速、高精度、高刚性主轴单元,轴向和径向承载能力强,最高转速可达8000rpm;

6、主轴采用中心吹气结构,在主轴松刀时迅速用中心高压气体对主轴内锥进行清洁,保证刀具夹持的精度和寿命;

7、X、Y、Z三个方向导轨、丝杠都采用防护装置,保证丝杠及导轨的清洁,确保机床的传动及运动精度和寿命;

8、机床外防护采用全防护结构设计,操作方便、安全可靠;

9、采用可靠的集中自动润滑装置,定时、定量对机床各润滑点自动间歇式润滑,可依据工作状况调节润滑时间;

10、采用台湾专业厂家生产的24把圆盘式刀库,换刀准确,时间短,效率高,经百万次运转测试,符合可靠性要求;带有阻尼结构,能减少运动时的冲击,保证刀库的使用寿命;气动驱动,使用方便,最短路径换刀;

11、采用油水分离装置,可把收集来的大部分润滑油从冷却液中分离出来,防止冷却液的快速恶化,利于环保;

12、机床操作系统采用人体工程学原理,操作箱独立设计,可自身旋转,操作方便。


三、 主要技术参数


VMC850加工中心参数

机型专案 Item Model 单位 VMC850
工作台尺寸 mm 1000×500
X/Y/Z轴行程 mm 800×500×500
主轴端至工作台距离 mm 110-610
主轴中心至立柱距离 mm 481
工作台最大负重 kg 400Kg
工作台T型槽 mm 5-18×100
X/Y/Z轴快速进给 m/min 48/48/24
定位精度 mm ±0.0075
重复定位精度 mm ±0.005
最小定位单位 mm 0.001
主轴最高转速 rpm 8000
主轴端锥度 mm BT40
刀库 pcs 圆盘BT40-24T
控制器系统 / 日本三菱M80
主轴电机功率 KW 7.5
气压要求 Kg/Cm2 6
机床重量 Kg 约6500
外形尺寸约 mm 约2750×2100×2350

VMC850加工中心配置

1 8000rpm主轴 11 大流量冷却泵/大容量水箱
2 主轴锥孔:BT40 7/24 12 全封闭防护罩
3 24T圆盘式刀库 13 电器柜
4 两线一硬 14 电柜热交换器
5 三菱M80数控系统 15 机床照明工作灯
6 10”显示器 16 三色警示灯
7 外接手轮 17 清理气枪
8 RS485接口、以太网接口 18 机床垫铁及调整螺栓
9 中央集中自动润滑系统 19 随机技术文件
10 刀具冷却(水冷)系统
四、机床的随机附件
序号
名    称
规格或标记
数量
备注
1
弹簧夹头刀柄
MAS BT40-ER32-100
1

2
卡簧
6、8、10、12、16、20
各1

3
拉钉
P40T-1-MAS403
1

4
可调垫铁及螺栓
自制件
8套

五、主要外购件清单
序号
名称
型号或图号
产地
数量
备注
1
主轴单元
BT40
台湾普森
1套

2
增压打刀缸
3500
台湾
1套

3
斗笠式刀库
BT40#-16T
台湾盛裕
1套

4
圆盘式刀库
BT40#-24T
台湾盛裕
1套
标配
5
X向滚珠丝杠副
XHS714501201
台湾上银45#
1副

6
Y向滚珠丝杠副
XHS714501202
台湾上银45#
1副

7
Z向滚珠丝杠副
XHS714502201
台湾上银55#
1副

8
丝杠专用轴承
7602030TN/DB/P4
HBB、NSK
3

9
深沟球轴承
6206/P4
HBB、NSK
2

10
深沟球轴承
6005-Z/P4
HBB、NSK
1

11
弹性联轴器
SFC-050DA-19-22
日本三木
3

12
冷却泵
PM-12A
四川简阳
1

13
润滑系统
单线阻尼式
南京贝奇尔
1套

14
气动系统

台湾亚德客
1套

15
直线滚动导轨
HG重载系列45#
台湾HIWIN
3套




说明:因配置、特殊定货、数控系统的不同和产品的不断完善,会影响部分技术参数指标,定货时请依据实际情况核实,不便之处,敬请谅解!
标准附件
选购附件
切削水冷系统
松刀吹气装置
两层报警灯
安全门
主轴温度控系统
切削气冷系统
自动润滑系统
工作照明灯
主轴中心出水
自动排屑器
机台清理喷枪
推拉式排屑装置
全封闭外护罩
第四轴旋转工作台
环形冲屑系统
滑轨内护罩
地脚螺钉
电气箱热交换器

机械、电气、操作说明书
