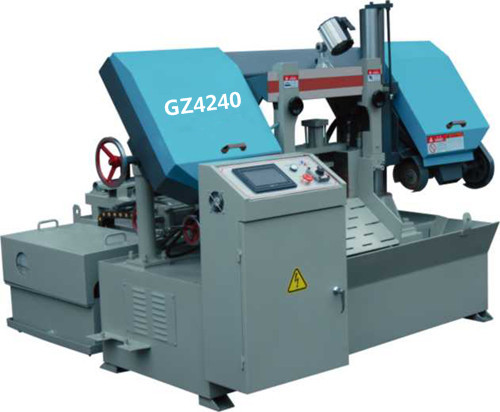

GZ4240金属带锯床
一、金属带锯床产品主要特点:
●可编程控制器,设定锯切全过程的自动程序(自动定尺送料-自动夹紧-自动锯切)。
●数控带锯床系列适用于大批量同规格材料锯切,性能稳定,效率高。
●人机界面取代传统控制面板功能,数字设定,指示灯等,随时显示系统状态,操作指示,参数设定。
●液压控制钳口夹紧,在失压的情况下锯床马上停止工作保护锯条与机床,自动送料,送料长度采用光栅尺控制,长度误差<0.2mm。
●带锯条采用滚动轴承和硬质合金导向。
●锯床带有断锯条保护功能,在锯条断开的时候机床自动停机。
●锯床油箱采用外挂独立式,方便维护与修理,更好的降低液压油温,增加系统的稳定性。
金属带锯床
二、工况环境要求(公用介质条件)
1、供电系统
· 电源电压: 低压380V AC
· 电压波动范围: -10%~+15%
· 频率及波动范围:50Hz±1Hz
2、 水源条件
·供水压力:0.3~0.5MPa
3、压缩空气
普通气:用气点压力:0.4~0.6MP
干燥无油压缩空气:用气点压力:0.4~0.6 MPa,常压露点:-20°,含油量:<1ppm,固体粒子最大尺寸:<10μm。
三、GZ4240数控金属带锯床技术参数:
GZ4240金属带锯床参数规格 | |
---|---|
产品型号 | GZ4240 |
锯切能力(mm) | 400(圆材) 400×500(方材) |
切割缝宽度(mm) | 1.1 |
带锯条线速度(m/min) | 27/46/68/75 |
带锯条规格(mm) | 41×1.25×4900 |
主电机功率(kw) | 4 |
外形尺寸(mm) | 2400×2050×1680 |
重量(kg) | 1500 |
控制形式 | 数控 |
安装形式 | 落地式 |
布局形式 | 卧式 |
适用行业 | 通用 |
四、GZ4240金属带锯床详细交货清单
GB4240金属带锯床详细交货清单 | ||||
---|---|---|---|---|
序号 | 名称 | 型号规格 | 数量 | 备注 |
1 | 带锯床 | GB4260 | 1 | 随机数量 |
2 | 附机架(送料架) | 1 | ||
3 | 使用说明书 | 1 | ||
4 | 合格证明 | 1 | ||
5 | 保修卡 | 1 | ||
6 | 内六角扳手 | 3、4、5、6、8、10、12 | 各一把 | |
7 | 活扳手 | 1 | ||
8 | 螺丝刀 | 1 |
五、带锯床设备关键件一览表
带锯床设备关键件一览表 | ||
---|---|---|
序号 | 名称 | 生产厂家 |
1 | 液压油泵 | SANYOU |
2 | 主电机 | 上海德东电机 |
3 | 变压器 | 中国天正 |
4 | 电磁阀 | 台湾北部精机 |
5 | 控制电器 | 发过施耐德 |
6 | 热过载断电器 | 中国正泰 |
7 | 行程开关 | 中国正泰 |
8 | 油缸 | 浙江汉达液压 |
9 | 涡轮 | 浙江华宇传动 |
10 | PLC | 台湾台达 |
11 | 编程软件 | 日本三菱 |
12 | 光栅尺 | 台湾上银 |
13 | 直线导轨 | 台湾上银 |
六、随机备件
序号 | 名称 | 单位 | 数量 | 品牌 |
1 | 锯条 | 根 | 1 | 科永达 |
2 | 随机工具 | 套 | 1 | 科永达 |
3 | 保修卡 | 份 | 1 | 科永达 |
4 | 送料架 | 只 | 2 | 科永达 |
七、设计制造标准
1、本机床的设计及制造按照以下标准执行:
JB/T 9930.3-2002 《带锯床精度检验》
JB/T 9930.4-2002 《带锯床技术条件》
GB 16454-1996 《锯床安全防护技术要求》
JB/T4318.1—2002 卧式带锯床 第1部分:系列型谱
JB/T4318.2—2002 卧式带锯床 第2部分:参数
JB/T4318.3—2002 卧式带锯床 第3部分:精度检验
JB/T4318.4—2002 卧式带锯床 第4部分:技术条件
2、合同设备材料的标准及规范
按照相关通用标准,行业标准,工厂标准及规范进行。
3、质量控制
公司已经通过ISO9001:2000 质量体系认证. 并且在设备的生产制造过程严格按照ISO9001:2000标准进行作业。
