详细说明 Details

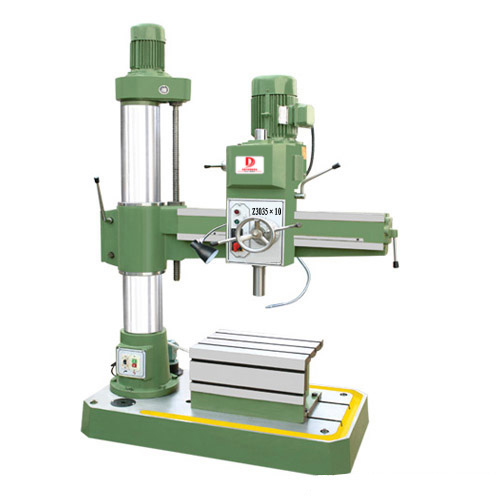

Z3035*10摇臂钻床

Z3035摇臂钻床

◆ 导轨经超高频淬火。

◆ 摇臂自动升降,主轴自动进刀,生产效率高。

◆ 结构可靠,制造精良,保证了机床精度持久性。

◆ 将钻床的优点聚为一体。使之加大了钻床的加工范围,如镗孔、攻丝、套丝、锪平面、钻、铰、扩孔等功能。

◆ 广泛用于大中小型企业,乡镇和个体工业的机械加工。

◆ 进给机械电器双保险,安全,避免误操作。

◆ 外观造型美观大方,总体布局匀称协调。

Z3035*10摇臂钻床

摇臂钻床简介

主轴箱可在摇臂上移动,并随摇臂绕立柱回转的钻床。摇臂还可沿立柱上下移动,以适应加工不同高度的工件。较小的工件可安装在工作台上,较大的工件可直接放在机床底座或地面上。摇臂钻床广泛应用于单件和中小批生产中,加工体积和重量较大的工件的孔。摇臂钻床加工范围广,可用来钻削大型工件的各种螺钉孔、螺纹底孔和油孔等。摇臂钻床的主要变型有滑座式和万向式两种。滑座式摇臂钻床是将基型摇臂钻床的底座改成滑座而成,滑座可沿床身导轨移动,以扩大加工范围,适用于锅炉、桥梁、机车车辆和造船等行业。万向摇臂钻床的摇臂除可作垂直和回转运动外,并可作水平移动,主轴箱可在摇臂上作倾斜调整,以适应工件各部位的加工。此外,还有车式、壁式和数字控制摇臂钻床等。

最大钻孔直径(mm) 35
主轴中心线至立柱母线距离(mm) 220-1000
主轴端面至底座工作面距离(mm) 50-1220
主轴行程(mm) 220
主轴圆锥孔 莫氏4号
主轴变速级数 6级
主轴转速范围(r/min) 76-1220
主轴进给量范围(mm/r) 0.10-0.25
主轴进给量级数 3级
主电机功率(kw) 2.2
机床重量(kg) 1100
机床外形尺寸(长×宽×高)(mm) 1300×720×2000

摇臂钻床的主要结构

摇臂钻床主要由底座、内立柱、外立柱、摇臂、主轴箱及工作台等部分组成。

内立柱固定在底座的一端,在他的外面套有外立柱,外立柱可绕内立柱回转360度。摇臂的一端为套筒,它套装在外立柱做上下移动。由于丝杆与外立柱连成一体,而升降螺母固定在摇臂上,因此摇臂不能绕外立柱转动,只能与外立柱一起绕内立柱回转。主轴箱是一个复合部件,由主传动电动机、主轴和主轴传动机构、进给和变速机构、机床的操作机构等部分组成。主轴箱安装在摇臂的水平导轨上,可以通过手轮操作,使其在水平导轨上沿摇臂移动。

钻床是一种孔加工设备,可以用来钻孔、扩孔、铰孔、攻丝及修刮端面等多种形式的加工。按用途和结构分类,钻床可以分为立式钻床、台式钻床、多孔钻床、摇臂钻床及其他专用钻床等。在各类钻床中,摇臂钻床操作方便、灵活,适用范围广,具有典型性,特别适用于单件或批量生产带有多孔大型零件的孔加工,是一般机械加工车间常见的机床。
